전압 안정기의 작동 원리

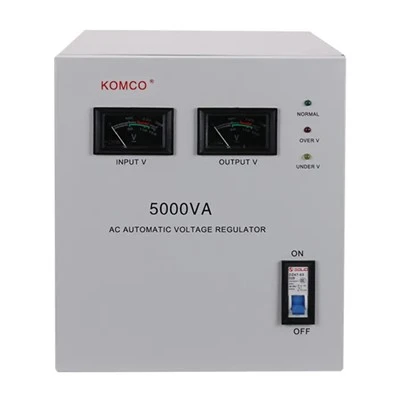

전압 조정기는 출력 전압을 자동으로 조정하는 전원 공급 장치 회로 또는 장치입니다. 핵심 기능은 내부 회로의 자동 조정을 통해 입력 전압이나 부하가 변경될 때 설정된 출력 범위 내에서 변동하거나 부적합한 전원 전압을 안정화하는 것입니다. 전압 보정은 부스트와 벅이라는 두 가지 기본 작업을 통해 수행됩니다. 조정기는 이 작업을 수행하기 위해 다양한 구성의 스위칭 릴레이에 연결된 변압기를 사용합니다.

전압 조정기의 핵심 작동 원리는 폐쇄 루프 네거티브 피드백 제어 메커니즘을 통해 전압 안정화를 달성하는 것입니다.- 일반적인 작업 흐름에는 감지, 비교, 조정, 출력 등 여러 단계가 포함됩니다. 첫째, 내부 전압 검출 회로는 입력 전압 값을 지속적으로 모니터링합니다. 다음으로, 제어 회로는 샘플링된 전압 신호를 안정적인 내부 기준 전압과 비교하여 전압 편차의 방향과 크기를 결정합니다. 그리고 비교 결과에 따라 제어 회로는 서보 모터나 전원 스위치 등의 액츄에이터를 구동하여 조정합니다. 마지막으로 조정된 전압이 출력단자를 통해 연결된 장비에 공급됩니다. 전체 프로세스는 연속적이고 빠르며 자동으로 진행됩니다.

기술적 접근 방식에 따라 전압 조정기는 주로 다음과 같은 특정 작동 모드를 갖습니다. 서보-형(브러시-형/모터-제어) 전압 조정기는 서보 모터를 사용하여 자동 변압기 권선에서 미끄러지는 카본 브러시를 구동하고 코일 권선비를 지속적이고 부드럽게 변경하여 전압 조정을 달성합니다. 주요 구성 요소에는 토로이달 자동 변압기, 서보 모터, 카본 브러시, 전압 감지 및 제어 회로가 포함됩니다. 계전기-형(스테핑) 전압 조정기는 제어 회로를 통해 입력 전압을 감지하고 계전기를 전환하여 자동 변압기의 여러 탭을 연결하여 계단형 전압 조정을 달성합니다.

전자(정적/비접촉) 전압 조정기는 전력 전자 변환기 회로(예: 사이리스터)를 사용하여 조정 회로에서 양방향 사이리스터의 전도 각도를 변경함으로써 회로의 리액턴스 특성을 변경하고 보상 회로의 극성을 변경하여 전압 조정을 달성합니다. 저-드롭아웃 선형 레귤레이터(LDO)는 선형 영역에서 작동하는 트랜지스터 또는 FET를 사용하여 적용된 입력 전압에서 초과 전압을 차감하여 조정된 출력 전압을 생성합니다. 그 특징은 입력-출력 전압 차이가 매우 작다는 것입니다. 스위칭 전압 조정기는 인덕터 및 커패시터와 같은 에너지 저장 구성요소와 함께 전력 스위칭 트랜지스터의 고주파수 "켜기" 및 "끄기" 스위칭을 활용하여 에너지를 전달 및 변환하여 높은-효율성 전압 변환 및 조정을 달성합니다. 주요 유형에는 벅, 부스트 및 벅{8}}부스트 조정기가 포함됩니다.

사용되는 특정 기술에 관계없이 전압 조정기는 본질적으로 폐쇄형{0}}루프 피드백 제어를 수행합니다. 즉, 변화 감지, 편차 분석, 명령 실행, 수정 수행, 안정성 유지를 통해 연결된 부하 장치에 일정하고 안전한 공급 전압을 제공합니다.
